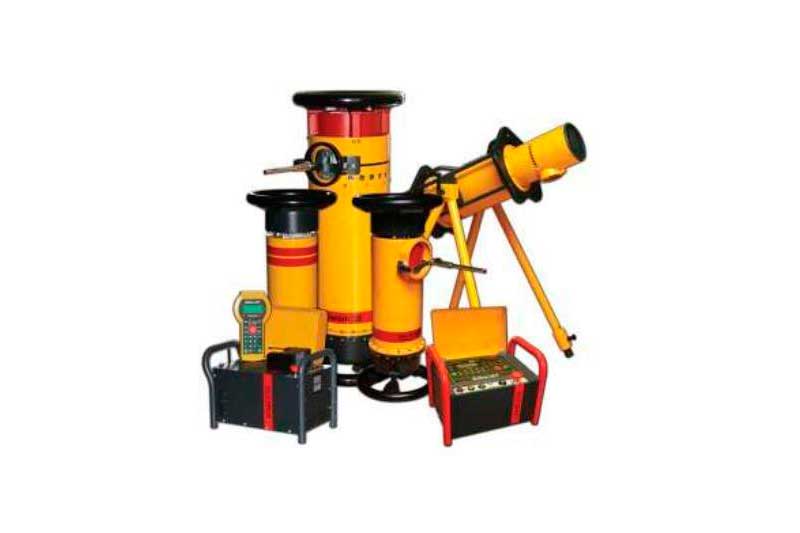

O equipamento de raio x convencional é constituído basicamente de duas partes: unidade de comando e cabeçote.
Os cabeçotes possuem sistemas de refrigeração, transformadores de alta tensão e ampola evacuada, onde há aceleração de elétrons, que após chocarem-se contra um alvo, produzem radiação ionizante.
A janela por onde sai a radiação possui filtros, e a carcaça do tubo possui blindagem para evitar radiação de fuga do feixe de interesse. Além disso, há dois tipos de tubos:
- feixe de radiação direcionado (cone de radiação);
- feixe panorâmico.
Aplicações do ensaio radiográfico com aparelho de rx convencional
A aplicação deste tipo de ensaio se dá em materiais metálicos ou de baixa densidade (peso específico baixo). Por exemplo: alumínio, titânio, entre outros, ou em materiais ferrosos de baixa espessura.
Por fim, as características deste tipo de equipamento geram irradiações, que nas condições descritas acima, apresentam melhor qualidade de imagem radiográfica.
